Fliehkraftprüfung  / Schleuderprüfung / Berstprüfung  und Finite Elemente Berechnung
PLB Prüflabor für Betriebsfestigkeit GmbH

PLB GmbH Charlottenstr. 98
D-72764 Reutlingen

Info@PLB-GmbH.de

Schnelldrehende Werkzeuge beinhalten ein sehr hohes Gefahrenpotential.

Bei einem Werkzeugkörperbruch durch Überlastung oder durch Fehlbedienung werden die Bruchstücke mit so hoher Geschwindigkeit weggeschleudert, daß für Personen im Gefahrenbereich keine Reaktionszeit vorhanden ist. Herkömmliche Rückhaltesysteme bieten keinen ausreichenden Schutz gegen Werkzeugkörperbrüche.

Holzbearbeitungswerkzeuge und HSC Metallbearbeitungswerkzeuge müssen deshalb einer Fliehkrafttypprüfung nach EN 847-1 bzw. EN ISO 15641 unterzogen werden.

durch Fliehkraftüberlastung zerstörte Spannschraube einer Wendeschneidplatte

geborstener Werkzeugkörper

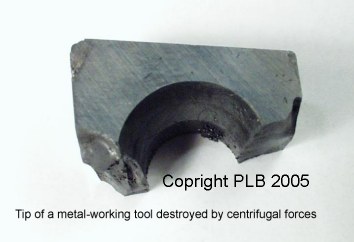

durch Fliehkraftbelastung zerstörte Wendeschneidplatte

durch Fliehkraftüberlastung verschobenes Hobelmesser

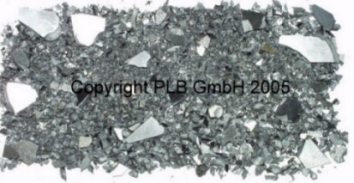

Bruchstücke eines HM-Profilmesserblanketts

Bruch der Keilwange eines Hobelkopfs durch eine ungünstig angeordnete Wuchtbohrung

Bestimmung der maximal zulässigen Betriebsdrehzahl:

• Holzbearbeitungswerkzeuge: Fliehkraftprüfung entsprechend EN 847-1 : 2005
• Hochgeschwindigkeits Metallbearbeitungswerkzeuge (HSC Werkzeuge): Fliehkrafttypprüfung entsprechend  EN ISO 15641: 2001 (Bruchprüfungen und Verformungsmessungen)

Messung der bleibenden Verformungen an einer Wendeschneidplatte
in Abhängigkeit von der Prüfdrehzahl

Bruchstücke eines HSC-Werkzeugkörpers

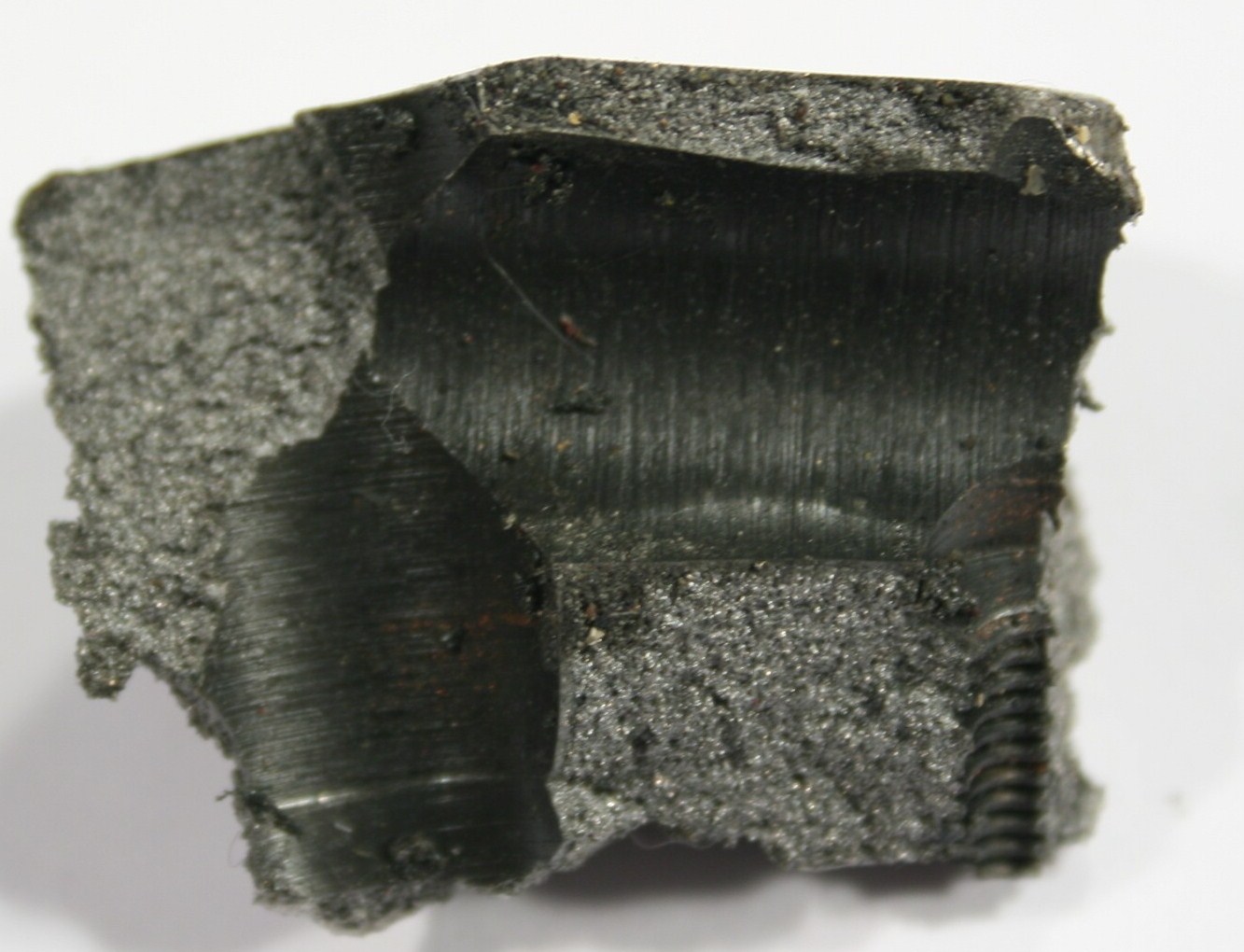

Schwachstelle eines HSC-Werkzeugkörpers, ungünstige Anordnung der Kühlmittelbohrung
