Ventilatoren

Fliehkraftprüfung / Schleuderprüfung / Berstprüfung und Finite Elemente Berechnung
PLB Prüflabor für Betriebsfestigkeit GmbH

I N H A L T

PLB GmbH
Impressum

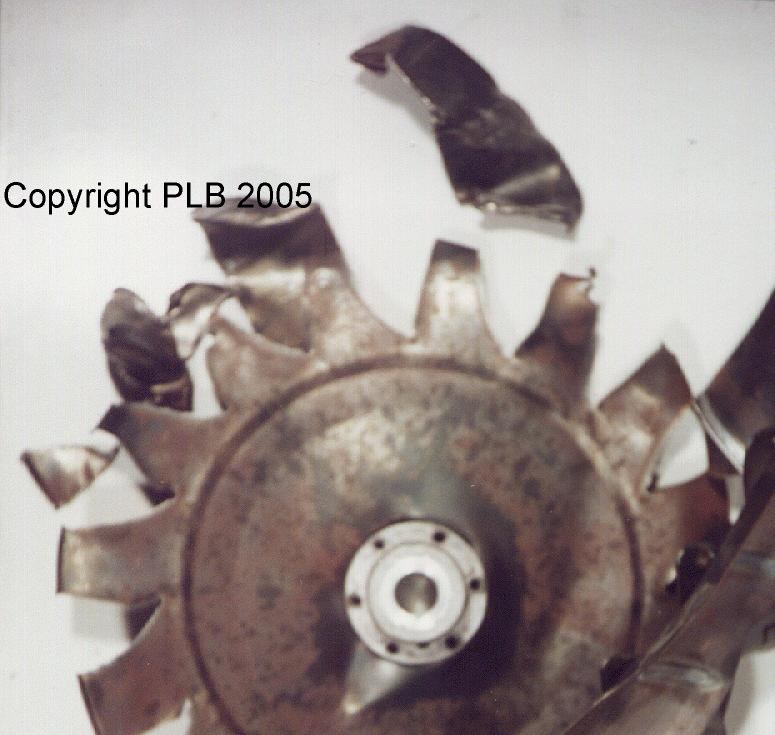

Bruchstücke eines duch Fliehkraftüberlastung zerstörten Ventilatorrads

Bruchstelle am Schaufelfuß eines Axiallüfters, Schwachstelle durch Lunkerbildung

Durch Fliehkrafteinwirkung deformiertes Ventilatorrad

Die maximal zulässige Betriebsdrehzahl von Ventilatorrädern wird durch eine Fliehkrafttypprüfung ermittelt.

Prüfverfahren:

Bersttest (Schleudertest) mit stufenloser Erhöhung der Prüfdrehzahl bis zum Bruch

Vermessung der dynamischen und der bleibenden Verformungen, stufenförmige Erhöhung der Drehzahl

Verformungsmessung an einem Ventilatorrad

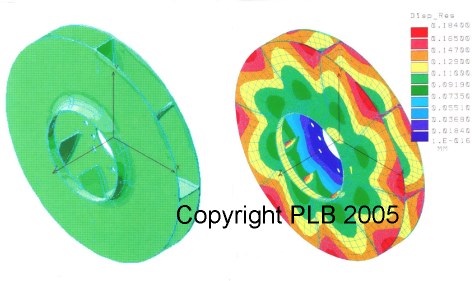

Finite-Elemente-Berechnung eines Hochdruck-Ventilatorrads

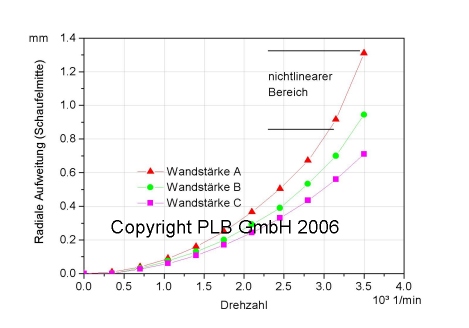

Finite Elemente Berechnung eines Ventilatorrads, Parameter: Schaufelwandstärke (nichtlineares Materialmodell)
