Finite Elemente Berechnung der Spannungen und Verformungen rotierender Bauteile

CAD Modell eines HSC Fräsers

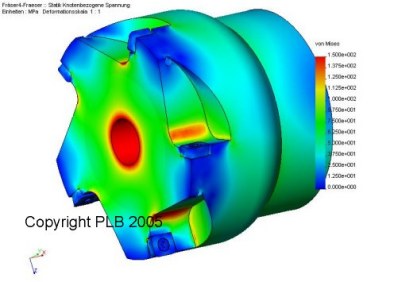

Finite Elemente Berechnung an einem HSC Fräser (Milling cutter for high speed machining)

Durch Drehzahlüberlastung gebrochener Werkzeugkörper

Berechnungsmöglichkeiten:

lineare Statik:

• GEH-Vergleichsspannungen (von Mises Stress)
• Bauteilverformungen

nichtlineare Statik:

• Materialnichtlinearitäten
• gekoppelte Bauteile, Baugruppen
• Reibschlußverbindungen, Schraubenverbindungen usw.

lineare und nichtlineare Dynamik:

• Eigenfrequenzberechnungen
• Schwingungsformen

Validierung von Berechnungsergebnissen:

• Vergleich der FE-Berechnungen mit Verformungsmessungen auf dem Fliehkraftprüfstand

Optimierung von Baugruppen oder Bauteilen:

• Eine Baugruppe oder ein einzelnes Bauteil können nach einem oder mehreren Kriterien optimiert werden (Formoptimierung, Spannungsoptimierung)

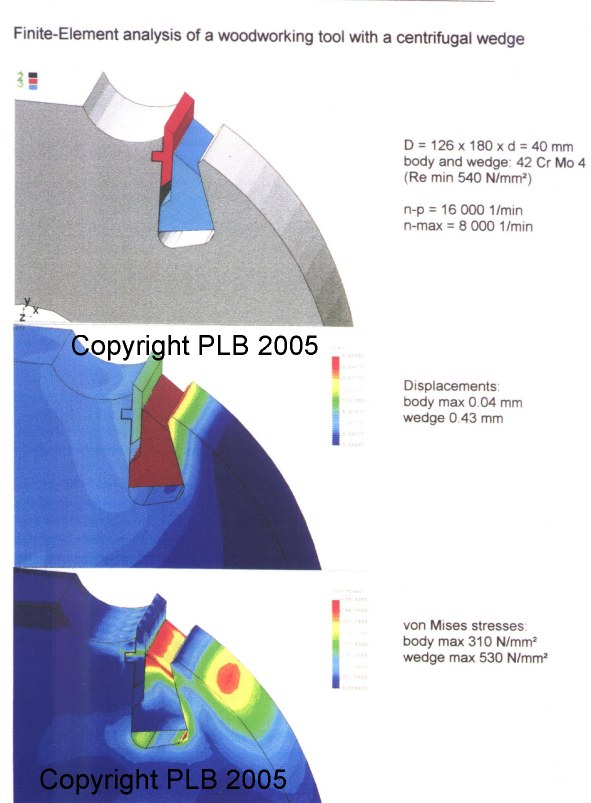

FE-Berechnung einer Hobelwelle mit Fliehkeilspannung

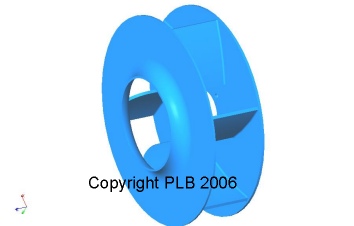

Finite Elemente Berechnung an einem Ventilator , CAD-Modell

Durch zu hohe Fliehkraftbelastung deformiertes Ventilatorrad

GEH-Vergleichsspannungen (von Mises Vergleichsspannung) bei der Betriebsdrehzahl

Elastische Verschiebungen bei der Betriebsdrehzahl
