Fliehkraftprüfung  / Schleuderprüfung / Berstprüfung  und Finite Elemente Berechnung
PLB Prüflabor für Betriebsfestigkeit GmbH

PLB GmbH Charlottenstr. 98
D-72764 Reutlingen

Info@PLB-GmbH.de

Verformungsmessung und Bruchprüfung

geborstenes Schwungrad mit Zahnkranz

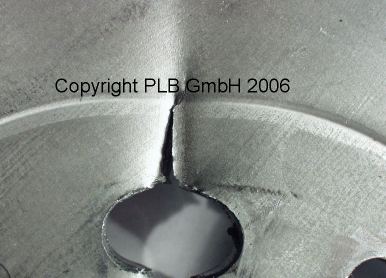

Schwungrad-Tragscheibe mit Anriss durch Drehzahlüberlastung

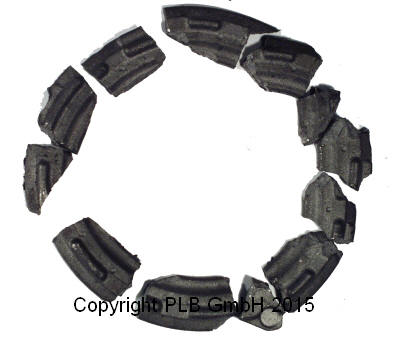

Bruchstücke einer Anpreßplatte

Bestimmung des Sicherheitsfaktors und der maximal zulässigen Betriebsdrehzahl durch Berstprüfungen an den nachfolgend aufgelisteten Bauteilen:

• Kupplung, Kupplungsgehäuse
• Schwungrad, Anpressplatte
• Zweimassen-Schwungrad
• Rotor
• Bürste, Topfbürste (EN 1083)
• Starteranker

Risserkennung und Schwachstellenanalyse:

• Kurzzeitdauerversuch, LCF Test mit
  erhöhtem Spannungsniveau

• Bleibende Verformungen nach Drehzahlstufen
• Elastische Verformungen während dem Lauf
• Berührungslose Konturvermessung (max. dynamische Auflösung 2 µm)

Bruchstück eines geborstenen Zahnkranzes

Bruchstück einer Zopfbürste

Darstellungsmöglichkeiten:

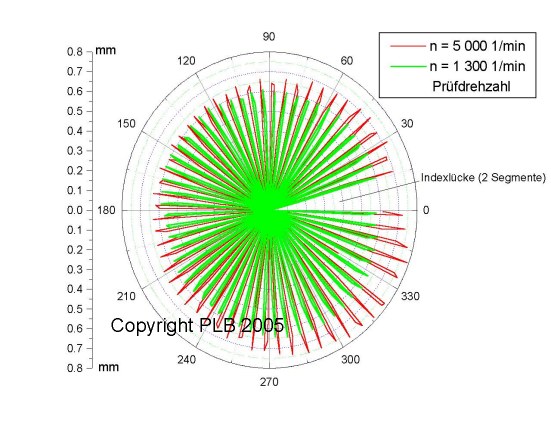

Berührungslose Konturvermessung am Geberring eines Schwungrads während der Fliehkraftbelastung

Bruchstücke einer Trägerscheibe

Berstprüfung an einer Kupplungsscheibe, (Zeitintervall zwischen den Bildern t = 0.0002 sec)
